| 品牌：德国克莱/KLAY | 型号：KLAY | 材质：铸钢、碳钢 |
| 连接形式：法兰 | 加工定制：否 | 种类：SFCV橡胶瓣式 |
| 结构形式：升降式 | 公称通径：DN15~DN600mm | 适用介质：水 |
| 形态：旋塞式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：自动 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：齐全 |

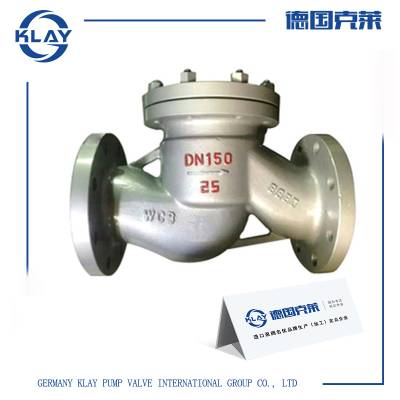

进口升降式止回阀参数：
公称通径：DN15-DN600
公称压力：1.6Mpa-10Mpa
适用温度：-20℃～425℃
适用介质：水、油品、蒸汽
阀体材质：铸钢、碳钢
连接方式：法兰连接
零部件：
序号NO. | 名称partname | 材质material |
1 | 阀体body | GS-C25、CF8、CF3 |
2 | 阀瓣disc | 2CR13、F304、F316 |
3 | 金属垫片Metalspiralwoundgasket | 石棉+不锈钢 |
4 | 阀盖bonnet | GS-C25、CF8、CF3 |
5 | 六角螺母Hexagonnut | ASTMA1932H、A193-8、A193-8M |
6 | 双头螺栓bolt | ASTMA193B7、A193-B8、A193-B8M |
产品性能规范：
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
进口升降式止回阀结构原理：
升降式止回阀工作时介质从进口端(下侧)流入，从出口端(上侧)流出，当进口压力大于阀瓣重量及出口压力时，阀门开启;反之，介质倒流时由出口压力及阀瓣的重量压住阀座，阀门关闭。升降式止回阀只能安装在水平管道上，该阀启闭件为圆形阀瓣，并靠自身重量及介质压力产生动作来阻断介质倒流的一种自动阀，阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
进口升降式止回阀使用说明：
1 本阀门是工业管道上***的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。
注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。
用户提供需订购咨询的阀门产品的参数，以传真或邮件的形式发送到我司，所需参数如下：
a、阀门名称及型号(如：进口止回阀)
b、阀门公称通径DN
c、阀门公称压力Mpa
d、阀门介质温度℃
e、阀门连接方式(螺纹、法兰、对夹等)
f、阀门传动方式(手动、蜗轮、电动、气动等)
g、阀体材质或部件材质(塑料、黄铜、铸铁、碳钢、不锈钢等)
h、阀门设计标准(国标GB、美标ANSI、德标DIN、日本JIS等)
i、阀门Kv/Cv值(此项针对于调节阀系列)
j、其它未列说明且用户觉得必要的参数
1、我司根据用户提供的参数，选出相对应的阀门产品，并报以***的价格及交货周期。
2、经双方一致确认无误的情况下拟定合同文件。
3、货到工地现场安装调试运行后，我司提供相应的售后服务。
·法兰旋启止回阀订购说明：
1.阀门产品：如有***型号标准，请直播销售热线咨询价格，了解详情!
2.技术支持：如没有***型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径(DN),公称压力(Mpa)，温度(℃)，连接方式(螺纹、法兰、对夹等)。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
