| 品牌：德国克莱/KLAY | 型号：KLAY | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：直通式 | 公称通径：DN15~DN200mm |
| 适用介质：水 | 驱动方式：手动 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 零部件及配件：手轮 | 用途：截止 | 类型(通道位置)：二通式 |
| 规格：齐全 |
产品概述：

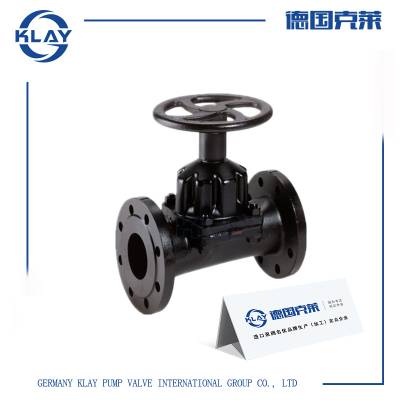

进口衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
技术参数：
公称通径：DN15-DN400
公称压力：0.6Mpa-1.6Mpa
适用温度：≤150℃
适用介质：一般腐蚀性流体(衬胶)
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
结构特性：
1、隔膜可更换，维护费用低;
2、没有填料函，因此没有外漏;
3、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。
操作方式：
1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、其它驱动零件等组成。
2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。
3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭;反之则开启。
4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。
主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | ***碳钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀杆 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里层 | FEP（F46） PFA PCTFE（F3） | |||||
4 | 隔膜 | FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶） | |||||
5 | 阀杆螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |
订购说明：
1.阀门产品：如有型号标准，请直播销售热线咨询价格，了解详情!
2.技术支持：如没有产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.产品订货参数：通径(DN),公称压力(Mpa)，温度(℃)，连接方式(螺纹、法兰、对夹等)。
4.产品驱动方式：手动、蜗轮、气动、电动等。
5.产品标准:GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.阀门质量要求、质量标准、供方对质量负责的条件:按标准。
