| 品牌：德国克莱/KLAY | 型号：KLAY | 材质：不锈钢 |
| 连接形式：快装 | 结构形式：直通式 | 公称通径：DN15~DN100mm |
| 适用介质：水 | 驱动方式：气动 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：二通式 |
| 规格：齐全 |

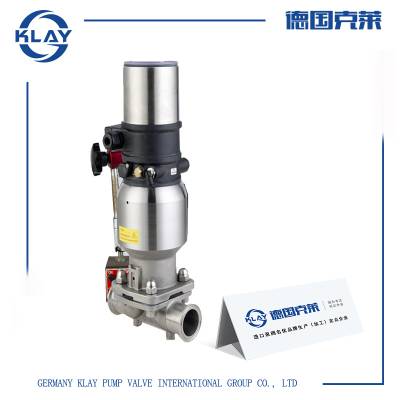

产品概述
气动快装隔膜阀广泛应用于：适用于制药、水处理、配制罐、灌装机、冷冻干燥设备、无菌过滤器、制水设备、PW、WFI 输送与分配无菌超滤机、无菌流体输送及CIP、SIP等制药、食品饮料、流体设备、化妆品、酿酒、轻化工等。可安装于任何位置，介质流向对阀门开闭不影响阀体使用球体堰槽密封，结构可延长隔膜片的使用寿命提供所有现行的卡接和焊接的工业。标准隔膜片符合UPS及FDA等机构对药品和食品行业规定的安全标准。
特征优点
1.弹性密封的开闭件，阀体密封堰槽采用弧形设计结构，确保没有内漏;
2.流线型的流道，使得阻力减小;
3.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
4.隔膜可更换，维护费用低
5.目测式位置显示开关状态
6.多种表面抛光技术，***，在正常位置下***。
7.结构紧凑，适用与狭小的空间。
8.密封圈介质有 EPDM+PTFE、丁晴橡胶、氟橡胶
技术参数表
公称通径 | 15-50mm |
公称压力 | 0.6-1.0MPa |
使用温度 | -10-150℃ |
连接方式 | 快装连接,卡箍连接，焊接连接，法兰连接 |
空气驱动 | 压缩空气4-6bar |
执行器 | 工程塑料、不锈钢 |
安装方向 | 任意角度 |
阀体材质 | 316L |
隔膜材质 | 聚四氟乙烯+三元乙丙（PTFE+EPDM)、三元乙丙EPDM |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位(FO)； |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
适用介质 | 蒸汽、水、酒精、油、燃料、中性气体或液体、有机溶剂、酸碱性溶液 |
结构特点
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式隔膜阀、直流式隔膜阀、截止式隔膜阀、直通式隔膜阀、闸板式隔膜阀和直角式隔膜阀六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
用户提供需订购咨询的阀门产品的参数，以传真或邮件的形式发送到我司，所需参数如下：
a、阀门名称及型号(如：进口隔膜阀)
b、阀门公称通径DN
c、阀门公称压力Mpa
d、阀门介质温度℃
e、阀门连接方式(螺纹、法兰、对夹等)
f、阀门传动方式(手动、蜗轮、电动、气动等)
g、阀体材质或部件材质(塑料、黄铜、铸铁、碳钢、不锈钢等)
h、阀门设计标准(国标GB、美标ANSI、德标DIN、日本JIS等)
i、阀门Kv/Cv值(此项针对于调节阀系列)
j、其它未列说明且用户觉得必要的参数
1、我司根据用户提供的参数，选出相对应的阀门产品，并报以***的价格及交货周期。
2、经双方一致确认无误的情况下拟定合同文件。
3、货到工地现场安装调试运行后，我司提供相应的售后服务。
