| 品牌：德国克莱/KLAY | 型号：KLAY | 连接形式：法兰 |
| 驱动方式：自动 | 流动方向：单向 | 材质：铸钢、不锈钢 |
| 公称通径：DN40~DN1200 | 零部件及配件：阀体 | 外形：中型 |
| 标准：国标 | 压力环境：低压 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 适用介质：水 | 规格：齐全 |
| 产地：大陆 |

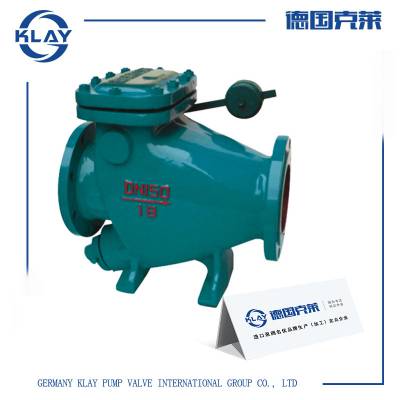

产品概述
微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电***，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
技术参数
公称通径：DN40-DN1200
阀体材质：铸铁、铸钢、碳钢、不锈钢
公称压力：1.0Mpa-2.5Mpa
阀瓣材质：钢板/橡胶组合件
适用温度：-10℃~85℃
阀轴材质：不锈钢
适用介质：水、油及非腐蚀性液体
缓闭时间：0秒-60秒
工作原理
是靠进水口介质的流速水头作用，阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔，将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时)，由于阀瓣的自重和水倒流的作用，使阀瓣自动关闭。但是由于活塞处于推出位置，顶住阀瓣，使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过，这就减弱了水锤压力。当阀瓣压在活塞的端部时，由于反作用力的产生，使活塞后腔的水阻止活塞退出，亦阻止阀瓣的关闭，这时只能通过微量调节阀缓缓流回隔离装置，使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大，水锤小，延长关闭时间;反之，开度小，会产生破坏性水锤。在结构上采用了缓闭开度调节器，即用拉杆对活塞伸出的长度进行控制。管路的长短决定水锤峰值的周期，为了适应各种系统的缓闭时间的要求，阀门设制了一个微量调节阀，可根据水锤峰值到来的时间长短，准确控制活塞后腔压缩水的流量，也就是控制阀瓣的缓闭时间。关闭时间由0~60s任意调节。
- 当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0`60秒内任意调节。
- 当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
- 介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。
作用方式
KLAY系列微阻缓闭止回阀用于给排水管道上，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效减少阀门关闭锤压力。微阻缓闭止回阀可保障管网系统运行。具有阀瓣轻、开度大、节能***，流体阻力小，水锤消除机构成设计新颖，密封性能可靠、耐磨损、无振动、无噪声等优点。
