| 产品特性：旋进旋涡 | 是否进口：否 | 产地：中国 |
| 加工定制：否 | 品牌：德国克莱/KLAY | 型号：KLAY |
| 类型：电磁流量计 | 测量范围：100m3/h | 公称通径：15mm |
| 适用介质：水 | 工作压力：1.6MPa | 工作温度：80℃ |
| 规格：齐全 | 发货地：上海 |
产品概述

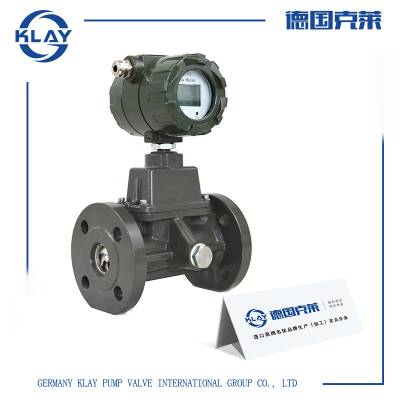

进口智能旋进旋涡气体流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品水平。
技术参数
1、流量计规格、基本参数和性能指标
2、标准状态条件：P=101.325KPa，T=293.15K
3、使用条件：大气压力：86KPa~106KPa
4、电气性能指标
工作电源：外电源：+24VDC
内电源：3.6V锂电池
整机功耗：外电源，<1W
内电源，<0.3mW，锂电池可用二年以上
输出方式：脉冲信号
4~20mA电流信号：对应流量0~Qmax，20mA对应流量可由用户自已设定
Rs485通讯：可传输瞬时流量累积流量、压力和温度参数
5、防爆标志：ExdⅡBT4
6、防护等级：IP65
产品选型
代号 | 口径 | 流量范围m3/h | ||
KLGUX-25 | DN25 | 2．5～30 | ||
KLGUX-32 | DN32 | 4．5～60 | ||
KLGUX-50 | DN50 | 10～150 | ||
KLGUX-80 | DN80 | 28～400 | ||
KLGUX-100 | DN100 | 50～800 | ||
KLGUX-150 | DN150 | 150～2250 | ||
KLGUX-200 | DN200 | 360～3600 | ||
代号 | 功能1 | |||
N | 无温压补偿 | |||
Y | 带温压补偿 | |||
代号 | 输出型号 | |||
F1 | 4-20mA输出（二线制） | |||
F2 | 4-20mA输出（三线制） | |||
F3 | RS485通讯接口 | |||
代号 | 功能2 | |||
E1 | 1.0级 | |||
E2 | 1．5级 | |||
T | 常温 | |||
P1 | 1．6Mpa | |||
P2 | 2．5Mpa | |||
P3 | 4．0Mpa | |||
D1 | 内部3.6V供电 | |||
D2 | DC24V供电 | |||
B1 | 不锈钢 | |||
B2 | 铝合金 | |||
安装方式
1.流量计应根据流向标志安装。
2.流量计可水平、垂直或任意角度倾斜安装。
3.上下游直管段要求见图
4.被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
5.流量周围不应有强外磁场干扰及强烈的机械振动。
6.流量计必须可靠接地。
