| 产品特性：夹持式 | 是否进口：否 | 产地：中国 |
| 加工定制：否 | 品牌：德国克莱/KLAY | 型号：KLAY |
| 类型：电磁流量计 | 测量范围：100m3/h | 公称通径：15mm |
| 适用介质：水 | 工作压力：1.6MPa | 工作温度：80℃ |
| 规格：齐全 | 发货地：上海 |

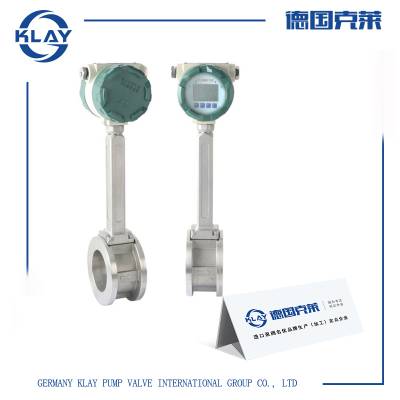

概述：
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较***、理想的流量仪表。
测量原理：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡,具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
参数：
公称通径(mm):15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
公称压力(MPa):DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃):压电式：-40～260，-40～320;电容式： -40～300, -40～400，-40～450(协议订货)
本体材料:1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度:压电式:0.2g 电容式:1.0～2.0g
***度:±1%R，±1.5%R，±1FS;插入式：±2.5%R，±2.5%FS
范围度:1：6～1：30
供电电压:传感器： 12V DC， 24V DC;变送器： 12V DC ， 24V DC;电池供电型：3.6V电池
输出信号:方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V;电流：4～20mA
压力损失系数:符合JB/T9249标准 Cd≤2.4
防护等级:普通型IP65 潜水型 IP68
环境条件:温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质:液体、气体、蒸汽
传输距离:三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
