| 类型：真空泵 | 品牌：德国克莱/KLAY | 型号：KLAY |
| 材质：不锈钢 | 用途：管道泵 | 原理：真空泵 |
| 真空度：超高真空度 | 驱动方式：电动 | 性能：自动 |
| 输送介质：真空 | 功率：10kw | 极限压力：-0.098pa |
| 外形尺寸：齐全 | 泵轴位置：卧式 | 重量：35kg |
| 电压：220VV | 排出口径：50mm | 扬程：0-5m |
| 流量：100m3/h | 叶轮数目：1 | 规格：齐全 |
| 销售地区：全国 |
概述

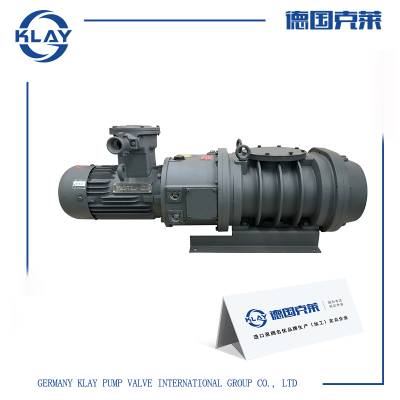

罗茨真空泵(简称：罗茨泵)是指泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。
罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验，所以应该在国内大力推广和应用。同时也广泛用于石油、化工、冶金、纺织等工业。真空泵配件作为真空泵消音器，用于真空泵的噪声治理。
工作原理
罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵，此泵不可以单独抽气，前级需配油封、水环等可直排大气。
它的结构和工作原理与罗茨鼓风机相似，工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触，间隙一般为0.1～0.8毫米;不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积利用***，加工精度易于***，故转子型线多用渐开线型。罗茨真空泵的转速可高达3450～4100转/分;抽气速率为30～10000升/秒(1升=10-3米3);极限真空：单级为6.5×102帕，双级为1×103帕。
结构组成
1、立式：两个转子的轴线呈水平安装，但两个转子轴线构成的平面与水平面垂直，这种结构，泵的进排气口呈水平设置，装配和连接管道都比较方便。但其缺点是泵的重心太高，在高速运转时稳定性差，所以除小规格的泵外，采用这种结构型式的不太多。
2、卧式：两个转子的轴线呈水平安装，两个转子轴线构成的平面成水平方向，这种结构的泵的进气口在泵的上方，排气口在泵的下方(也有与此相反的)。下边的排气口一般为水平方向接出，所以进排气方向是相互垂直的。排气口接一个三通管向两个方向开口，一端接排气管道，另一端死或接旁通阀时使用。这种结构的特点是重心低，高速运转时稳定性好。国内外大中型泵多采用此种结构型式。
3、竖轴式：国外有的罗茨泵的两个转子轴线与水平面垂直安装。这种结构的装配间隙容易控制，转子装配方便，占地面积小，但齿轮等传动机构装拆不便，润滑装置也较复杂。当总体结构决定后，泵体本身的结构与形状也就相应地决定了。
4、带溢流阀的罗茨泵：为了防止超载引起事故，罗茨泵上装有一个比较可靠的安全保护器，即在旁通管路上装有一个溢流阀。排气口处于规定压力时，溢流阀是关闭的。当其排气口压力超过规定压力时，则溢流阀的阀门自动被顶开而产生溢汉，排气口压力变正常后，溢流阀再自行关闭。它能自动调节，也是泵的允许压差装置，因此溢流阀的好处是使罗茨泵能连同前级泵一起，在各种压力范围内能连续运转。采用这种设计，能使真空容器在粗真空状态的抽气停息时间可缩短30~50%.对于比较大的泵，溢流阀安装在泵体外边的旁通管路上，在比较小的泵上，溢流阀则是装在泵壳内的。
5、带蒸汽冷凝器的罗茨泵：在需要抽吸蒸汽情况下，抽气机组必须设计会使蒸汽冷凝的冷凝器，这个冷凝器可装在泵之前或装在泵之后，而不装在罗茨泵的泵体上。在某种情况下，冷凝特升化吸热能够减少罗茨泵发热。假设采用了复式冷凝器，在维修时可用适当的溶剂清除污垢，蒸汽就能顺畅地在导管中流动。
